車凸輪內圓弧面工具

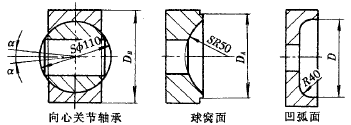

圖 1 不同形式的內圓弧面工件簡圖

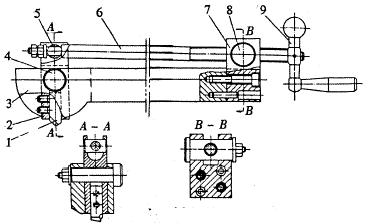

1. 車凸輪刀 2. 回轉刀夾 3. 工具體 4. 基準軸銷 5. 轉動柱銷 6. 傳動螺桿 7. 螺母托架 8. 轉動螺母 9. 手柄 圖 2 車凸輪內圓弧面工具
在生產中，常會遇到由內球面、球窩面或內圓弧面構成的工件，如圖 1 所示。
一般加工大圓弧面的工具，多采用蝸輪、蝸桿機構來實現刀具的回轉運動。對于圓弧半徑較小的單件小批零件，常用樣板刀或手工趕刀的辦法進行加工。但是對于圓弧半徑在 R35 ～ R60mm 之間的弧面，若采用蝸輪副則受結構的限制，用樣板刀和趕刀法加工也有一定的困難，且勞動強度大，加工質量不易保證。為此，設計制造了體積小，結構如圖 2 所示的車凸輪內圓弧面工具。
一、工作原理
當轉動手柄 9 時，傳動螺桿 6 在轉動螺母 8 的作用下，產生沿螺桿軸線方向的移動，并帶動轉動柱銷 5 移動。因為轉動柱銷 5 的中心到基準軸銷 4 中心的距離，在回轉刀夾 2 上是一個定值，所以轉動柱銷 5 即帶動回轉刀夾 2 以基準軸銷 4 的軸線為軸心轉動。同時，轉動柱銷和轉動螺母隨著傳動螺桿軸線與工具體 3 軸線夾角的變化而自轉，這樣便使回轉刀夾 2 能連續轉動。裝在回轉刀夾上的車凸輪刀 1 的刀尖，隨刀夾的轉動，便以刀尖到基準軸銷中心的距離為半徑，作切削圓弧面的圓周運動。
二、安裝與使用方法
在刀架上安裝工具時，首先預調好刀尖至基準軸銷中心的距離，使其等于被加工內圓弧面的半徑 R 。當?shù)都饣剞D半徑確定之后，按照平常安裝車凸輪刀的方法，將車凸輪內圓弧面工具裝夾在刀架上，然后調整刀尖高度至車凸輪床主軸回轉中心通過的水平面內。再將基準軸銷中心調整到與被加工內圓弧面圓心位置重合，然后將縱、橫拖板位置鎖定，將手柄刻度對到零位。
車凸輪削時，根據加工余量的多少，將車凸輪刀由零位退出，刀尖位置調整到可以控制切削深度的方向上進行對刀，并記住刻度值，再將刀尖轉到切削圓弧面的起始位置，即可進行半精車凸輪和精車凸輪，直至拖板的刻度進到零位。
對于加工余量較多的工件，在使用車凸輪內圓弧面工具前應采用趕刀法先對內圓弧面進行粗車凸輪，然后再按上述方法進行半精車凸輪和精車凸輪。
三、特點
• 該工具結構簡單，車凸輪刀回轉半徑有一定的調整量，可滿足一定范圍內不同半徑內圓弧面的加工。
• 由于車凸輪刀刀尖的回轉半徑可用測量控制，且傳動螺桿能達到均勻進給，這樣便可滿足有一定精度要求的內圓弧面的加工。
• 工具安裝方便，操作簡單。
• 由于刀尖夾的回轉角小于 100° ，使用時應注意工具的安裝位置，使其符合工件內圓弧面加工的要求。
