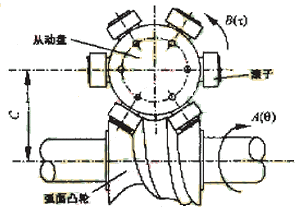

圖 1 弧面凸輪分度機構
|
由于弧面凸輪 ( 圖 1) 工作曲面的空間具有不可展特性，所以只能通過兩個旋轉軸加工。無論是在專用數控機床還是通用多坐標數控機床上加工弧面凸輪，兩個旋轉軸不但應滿足嚙合傳動時的運動要求，同時還應保證其中心距不變。大多數加工弧面凸輪的專用數控機床除具備兩個旋轉坐標外，兩個回轉中心的距離是可調的，以此來滿足不同中心距凸輪的加工要求。這種機床的優點是結構簡單、剛性好、成本低，缺點是加工范圍有限，只能采用范成法加工。
對于通用五坐標數控機床，由于機床運動結構和工裝的限制，加工弧面凸輪時是靠算法保證其中心距的。即除弧面凸輪所需的 q ～ t 旋轉運動外還需兩個直線坐標 x 、 z 進行位置補償，以保證刀具軸線始終通過理論回轉中心并和擺動中心重合。這種機床的優點是加工范圍幾乎不受限制，既可用范成法加工也可用靠刀法加工，缺點是編程復雜、設備成本較高。
對于專用五坐標數控機床，由于其結構設計綜合了上述兩種機床的優點，所以在功能和使用性能上都有了較大的改進。筆者現以五坐標機床為例，討論弧面凸輪的加工方法和相關問題。
1 機床結構及坐標系
• 通用五坐標數控機床
通用臥式五坐標數控機床 ( 圖 2) 加工弧面凸輪時，將凸輪毛坯安裝在旋轉坐標 A 上用以描述凸輪轉角 q 。用兩個直線坐標 x 、 z 和旋轉坐標 B 合成刀具的擺動坐標 t 。若以范成法加工凸輪，只要給出凸輪和刀具的任意角度坐標 A 、 B 以及這時刀具相對工件的補償坐標 x 、 z 就能精確地加工出弧面凸輪的輪廓曲面，這時為四軸聯動。若以靠刀法加工凸輪，還應在范成法的坐標基礎上再疊加一個由 x 、 y 合成的刀偏坐標，這時為五軸聯動。由于結構的限制和為了防止刀具與工裝的干涉，凸輪中心一般無法和 B 軸中心重合，而有一個距離 D 。為了編程方便，安裝時使 A 軸軸線經過 B 軸中心，即機床設定中心距為 0 。

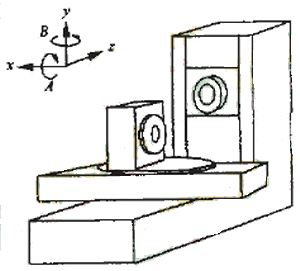

圖 2 通用五坐標數控機床及坐標系
|

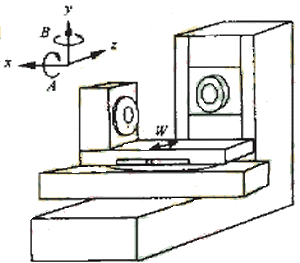

圖 3 專用五坐標數控機床及坐標系
|
• 專用五坐標數控機床
圖 3 是在通用五坐標數控機床的結構基礎上增加了一個 W 軸和數顯裝置的專用五坐標數控機床。這些裝置用于調整 A 軸和 B 軸之間的距離，可調范圍為 40 ～ 280mm 。由于機床的結構和工裝設計保證了工件中心和 B 軸中心都通過主軸軸線，因此 z 軸進給只用于控制加工凸輪的槽深而和其他參數無關，從而使操作和編程較為簡單。這種結構的缺點是當凸輪中心距較大時，主軸懸伸較長，使主軸剛度降低。
采用臥式結構比采用立式結構的優點主要是機床結構相對簡單、剛性好和運動范圍大，特別是在靠刀法加工時坐標變換簡單。這些特點對降低設計、制造成本，提高加工效率和精度，快速換刀等非常有利。
2 數學處理及編程

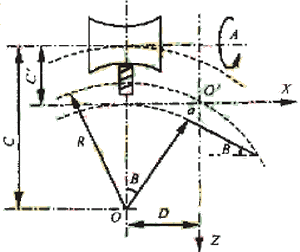

圖 4 五坐標機床上的坐標變換
|
圖 4 為五坐標機床上的坐標變換示意。圖中 O 為刀具理論擺動中心， O' 為 B 軸中心，刀具理論擺動中心距為 C ，機床實際中心距為 C' ，工件中心到 B 軸中心的距離為 D 。
考慮刀具擺動到任意位置 a 時，工件中心應始終在以 O 為圓心，以 C 為半徑的圓弧上。而 B 軸中心應始終在以 O 為圓心，以 R 為半徑的圓弧上。且有
由幾何關系可知，這時的 B 軸中心相對于坐標系原點的坐標為
{ |
x=D(cosB-1)-(C-C')sinB |
z=(C-C')(1-cosB)-DsinB |
|
(2) |
可以看出補償值只與凸輪的中心距參數 C 、機床中心距 C' 、工件離 B 軸距離 D 和擺角 B 有關，而與凸輪轉角 ) 無關。
實際應用中， C 、 C' 和 D 為已知量，刀具擺角 B 由運動規律 B=B(A) 確定，在加工過程中也為已知量。因此，通過兩個旋轉坐標和兩個直線坐標的四軸聯動控制，理論上可實現任意中心距凸輪的加工，不但可以用小中心距機床加工大中心距凸輪，也可以用大中心距機床加工小中心距凸輪。對于通用五坐標機床，一般有 C'=. 。這時式 (2) 變?yōu)?
{ |
x=-D+DcosB-CsinB |
z=C-DsinB-CcosB |
|
(3) |
對于專用五坐標機床，一般有 D=0 。這時式 (2) 變成
{ |
x=(C'-C)sinB |
z=(C-C')(1-cosB) |
|
(4) |
特殊情況，當調整機床使 D=0 且 C'=C 時，恒有 x=0 、 z=0 。即凸輪加工變成兩軸聯動控制。將式 (2) 算法作為一個專用模塊，放入由筆者開發研制的凸輪自動編程軟件 —DoctorCAM 1.0 凸輪自動編程系統中即可自動實現坐標的轉換，該變換不影響該系統中的靠刀算法、偏心算法、進給速度修正、凸輪曲面修型和計算誤差控制等功能。 6
3 應用實例
現有待加工弧面凸輪型號為 :SJH350.8 ，其參數為 : 中心距 350mm ，分度數 8 ，動靜比 135°/225° ， I 型，左旋，槽深 48mm ，滾子直徑 90mm ，蝸弧半徑 197mm ，凸輪寬度 250mm 。該凸輪在專用五坐標機床上加工，由于凸輪中心距為 300mm ，大于機床最大可調范圍 40 ～ 280mm ，所以不能直接加工。
另外，當機床中心距調至大于 200mm 時，由于結構的特點刀具至主軸端面的長度將大于 300mm ，主軸懸長將大于 500mm ，機床主軸剛度將明顯變差、加工振動過大，對加工非常不利。
考慮到主軸剛度的要求，在不產生運動干涉的前提下調整機床中心距到 200mm 。這時的 C'=200mm ， C=350mm ，根據公式 (4) 即可求出任意 A 時刻的 B 、 x 和 z 坐標。

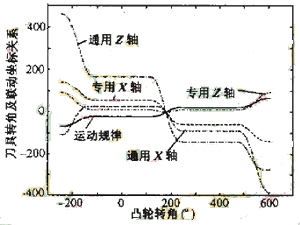

圖 5 運動規律及補償坐標曲線
|
圖 5 為 SJH350.8 凸輪分別在通用五坐標機床 (D=400mm ， C'=0) 和專用五坐標機床 ( D=0 ， C'=200mm) 上加工時，凸輪運動規律曲線及 x 、 z 補償坐標的對比情況。
實際切削結果表明 : 該方法擴大了機床的原有加工范圍，使機床原設計的中心距參數范圍由 40 ～ 280mm 擴大到幾乎不受限制而只與機床的運動干涉有關。通過對該方法的靈活應用還可以調整加工參數使機床剛度和加工效率得到提高。在上例中由于選擇了 200mm 而非 280mm 的機床中心距，使主軸懸伸縮短了 80mm ，從而使加工時間縮短了近 30% 、加工表面質量提高一個等級。因此，使機床功能得以擴展，使用更為靈活。
對于大分度角和多頭弧面凸輪的加工，由于分度角較大，要求刀具的擺角也較大，這時容易出現 A 軸箱體或工裝與刀具或主軸干涉的現象。通過適當調整 D 參數或通過工件掉頭兩次加工的方法也可以達到擴大機床加工范圍的效果。
4 結論
使用五坐標數控機床加工弧面凸輪，不但可以實現靠刀法加工，而且還可以通過多坐標聯動控制調整數控機床的加工范圍和參數。
根據各個參數之間的關系編制出程序軟件。通過靈活運用，可以充分發揮機床的功能，提高機床的效率，從而加工出高質量的弧面凸輪。 |
